SolidWorks如何创建钣金夹子？

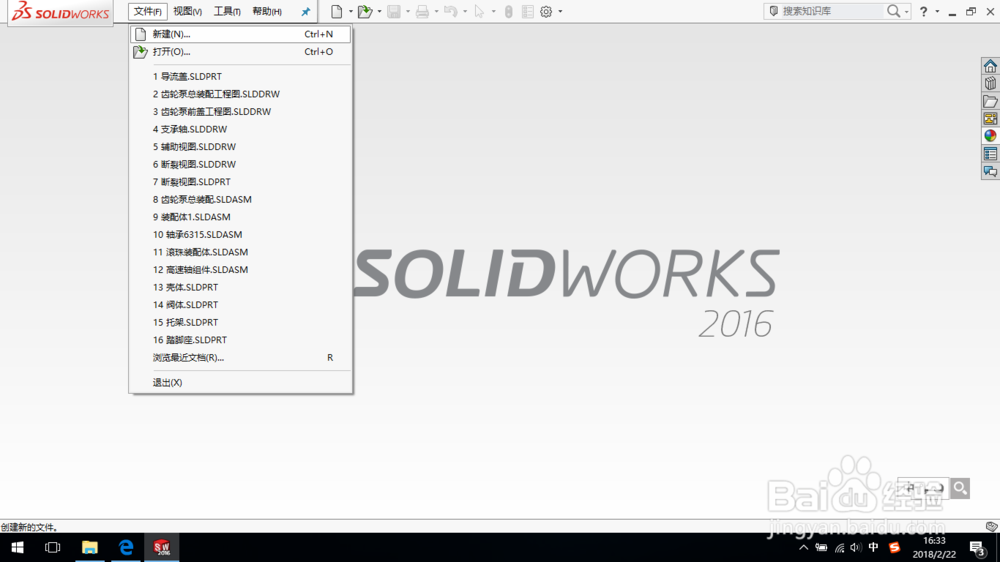

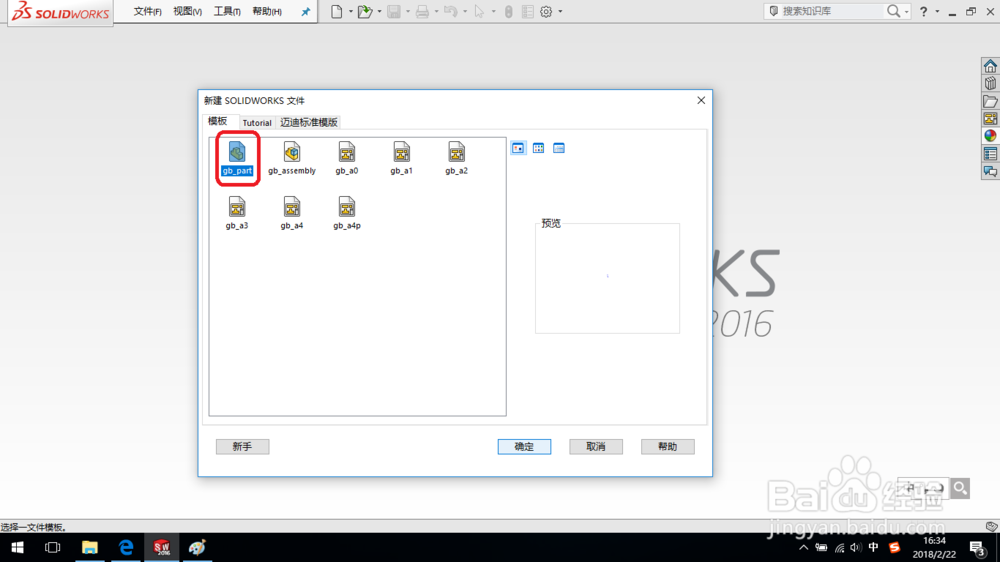

1、打开SolidWorks，新建一个零件文件。

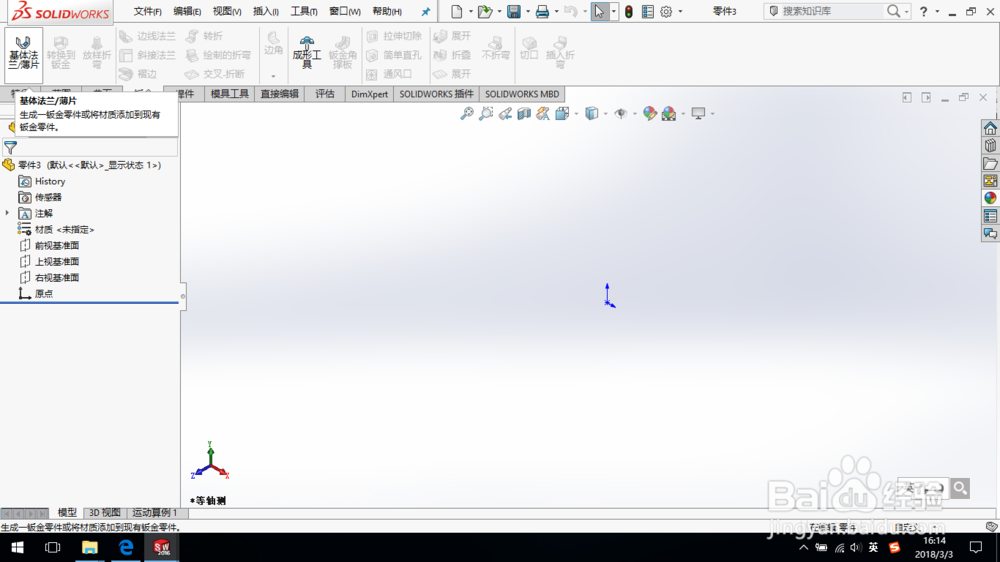

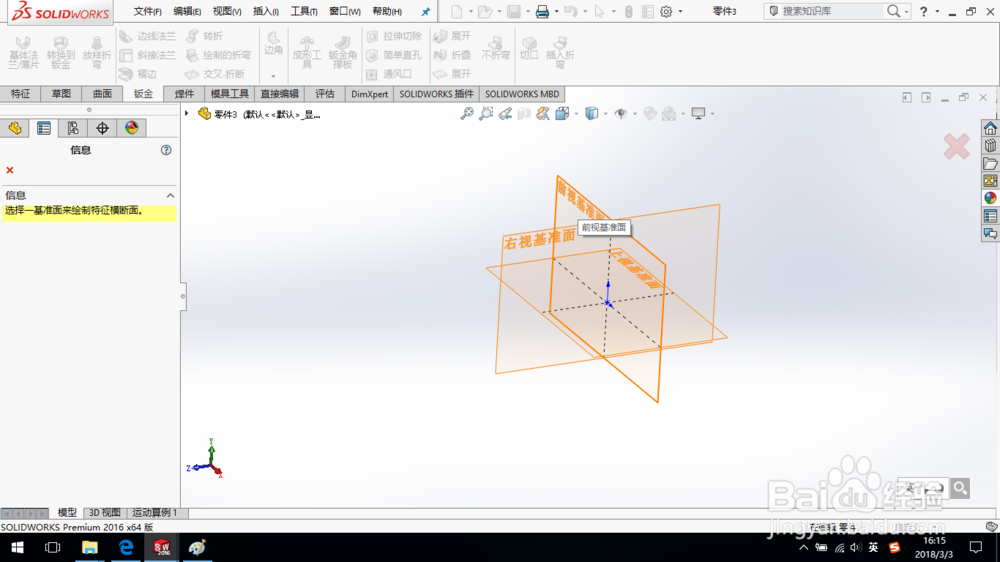

2、单击“钣金—基体法兰/薄片”命令，选择前视基准面绘制草图。

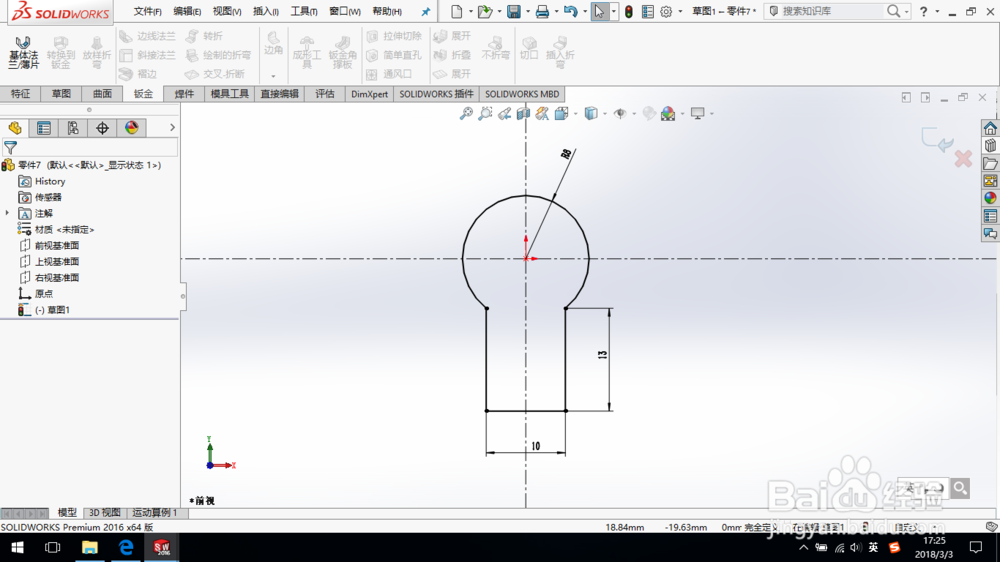

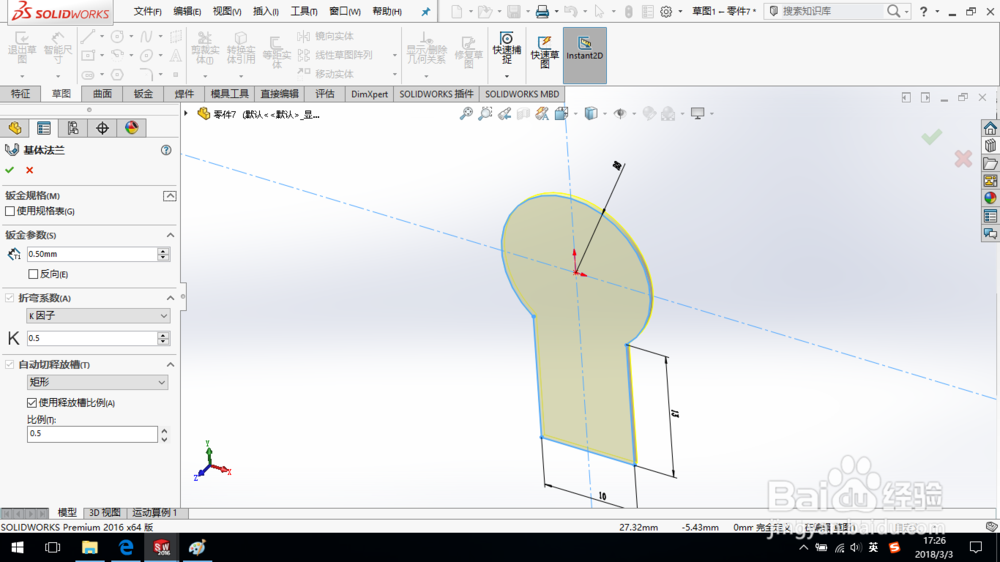

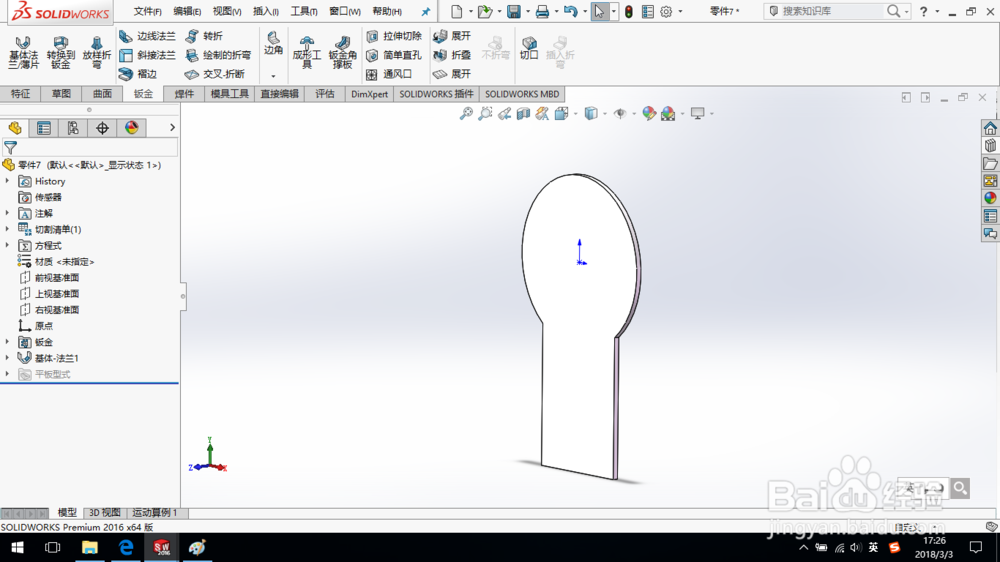

3、绘制如图所示草图。退出草图，系统弹出基体法兰对话框，设置钣金厚度“0.5 mm”，K因子系数为“0.5”，其它参数默认，单击确定。

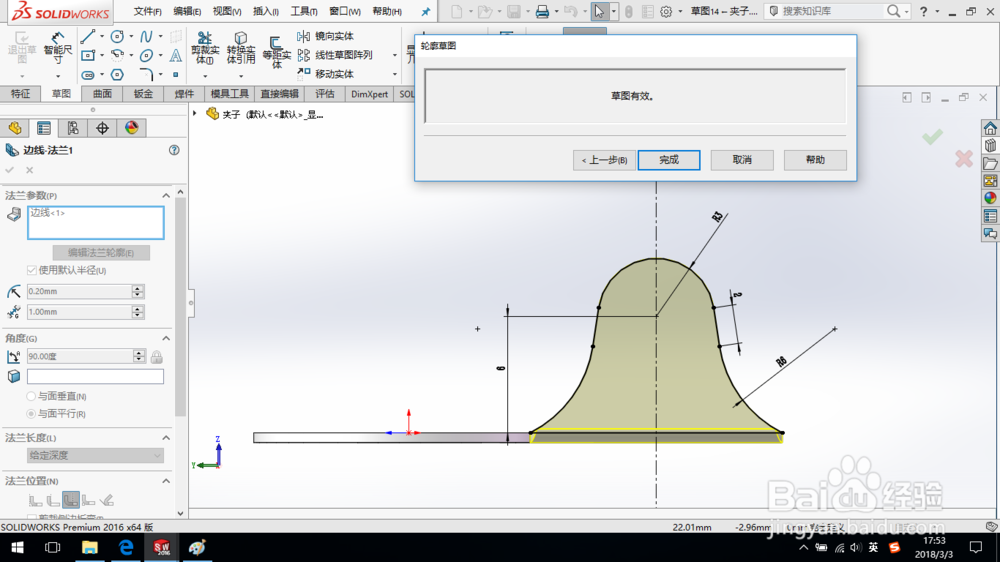

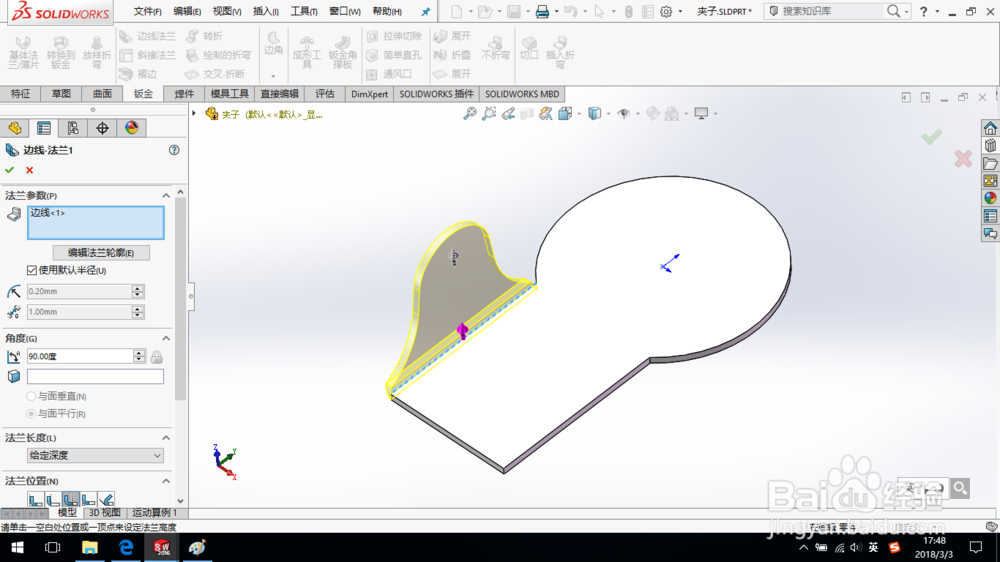

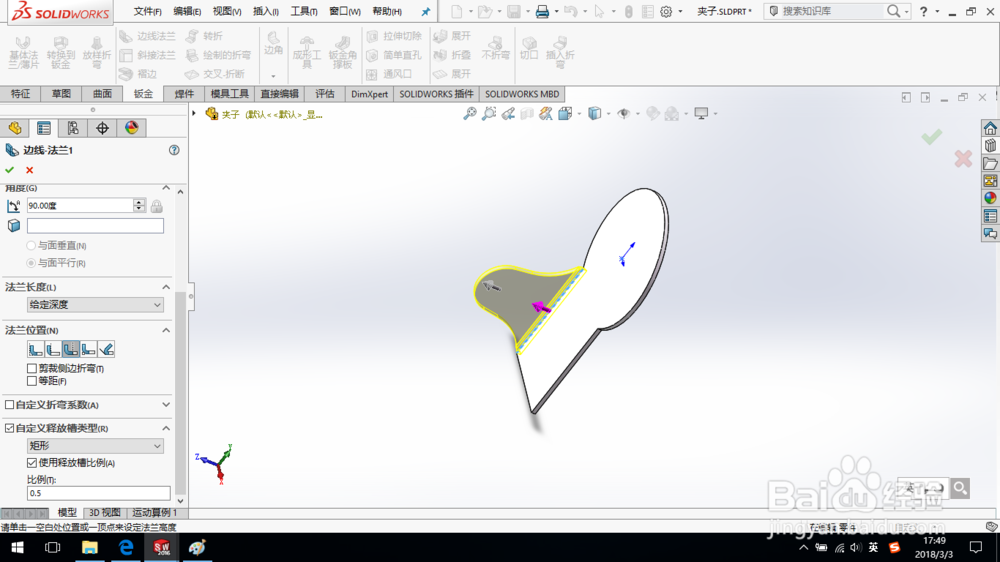

4、创建边线法兰，编辑法兰轮廓，参数设置如图所示。

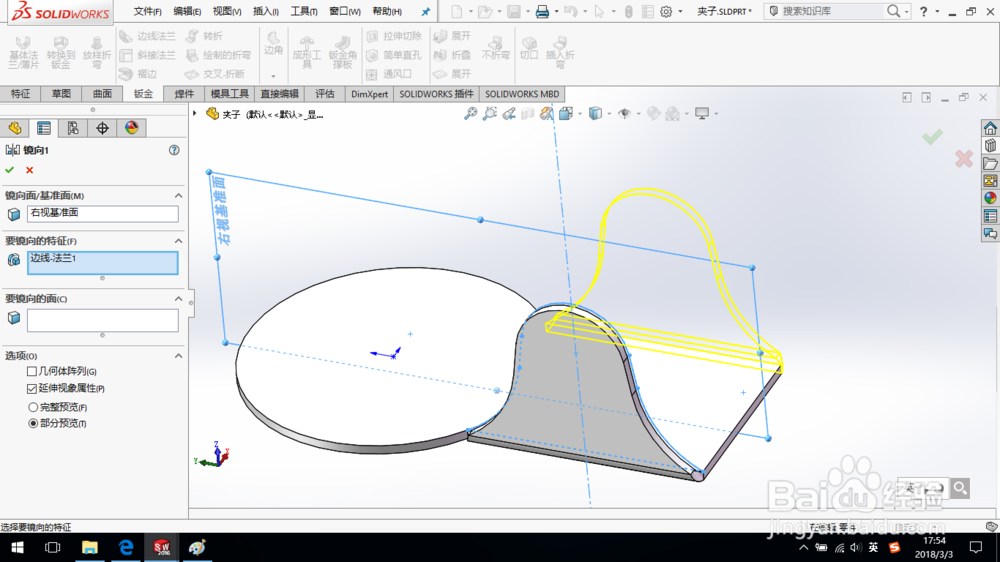

5、镜像特征，如图所示。

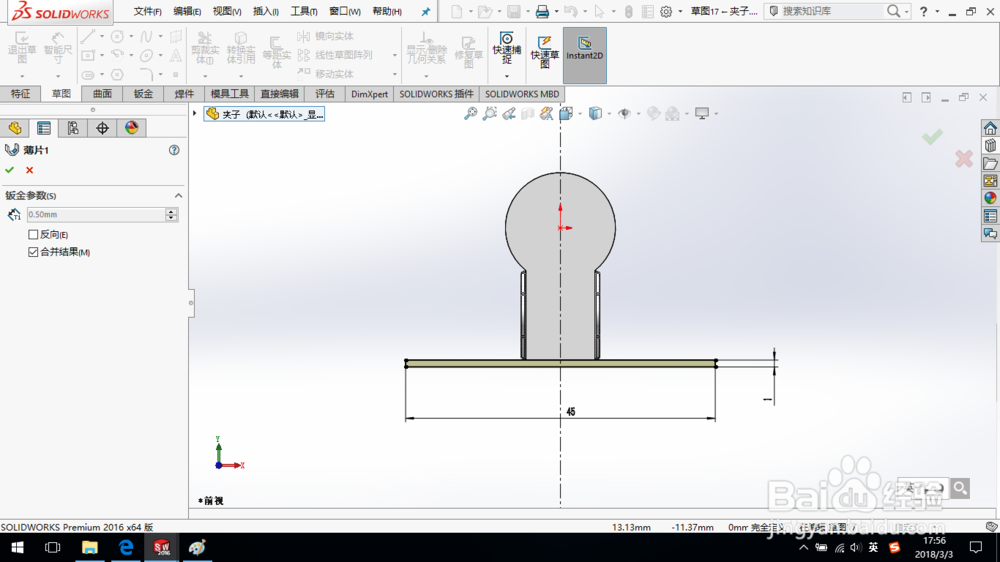

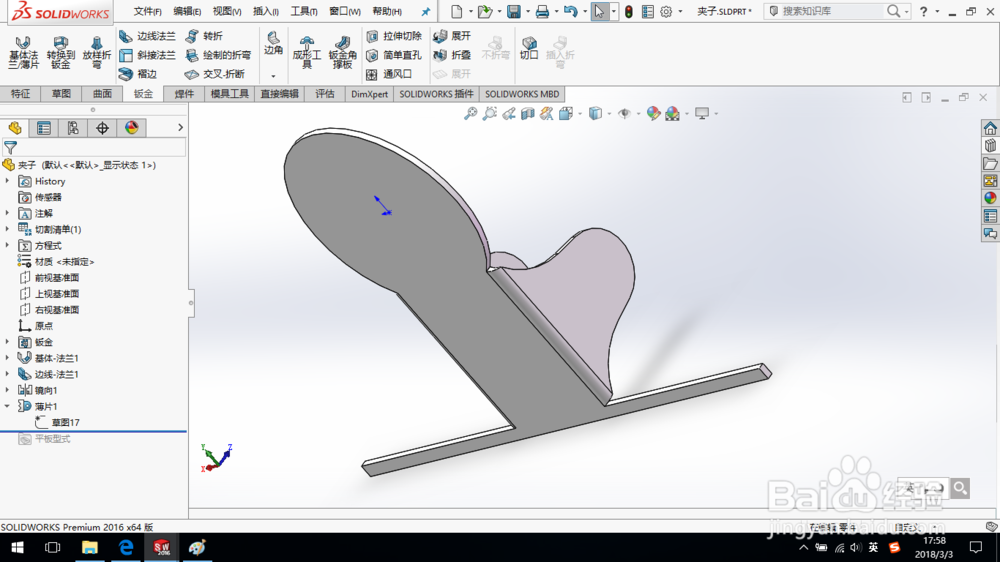

6、在前视基准面上绘制草图，创建薄片，并合并结果，如图所示。

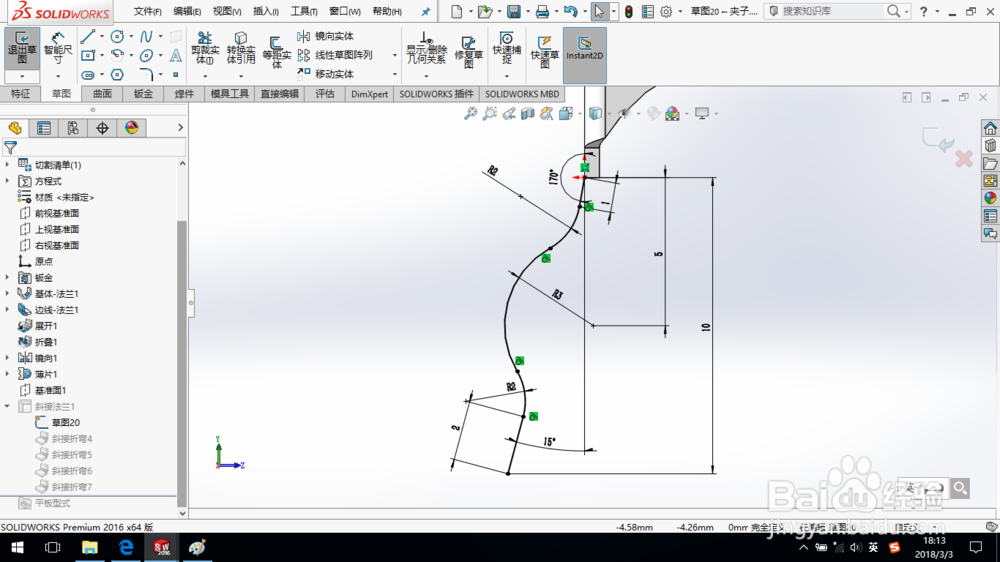

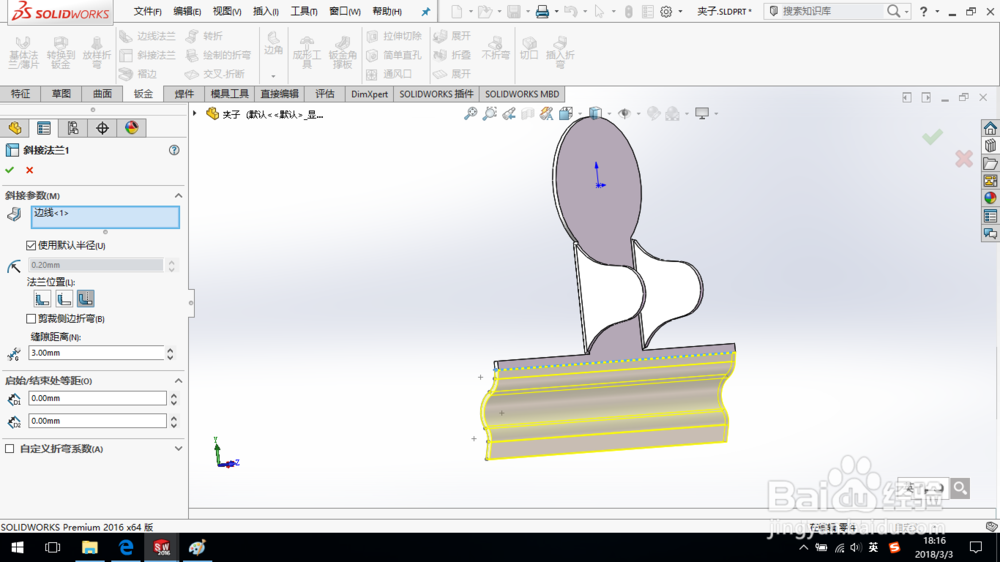

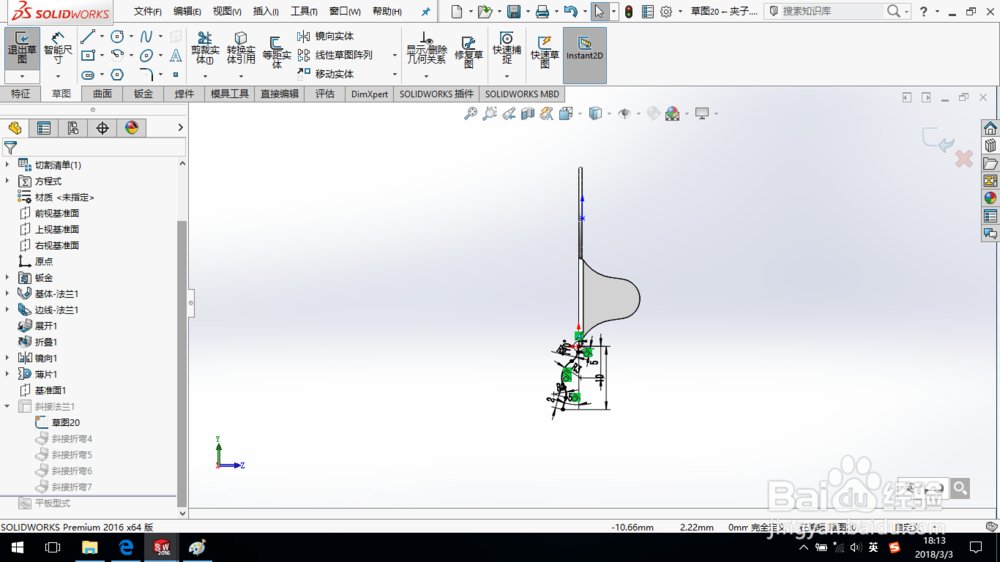

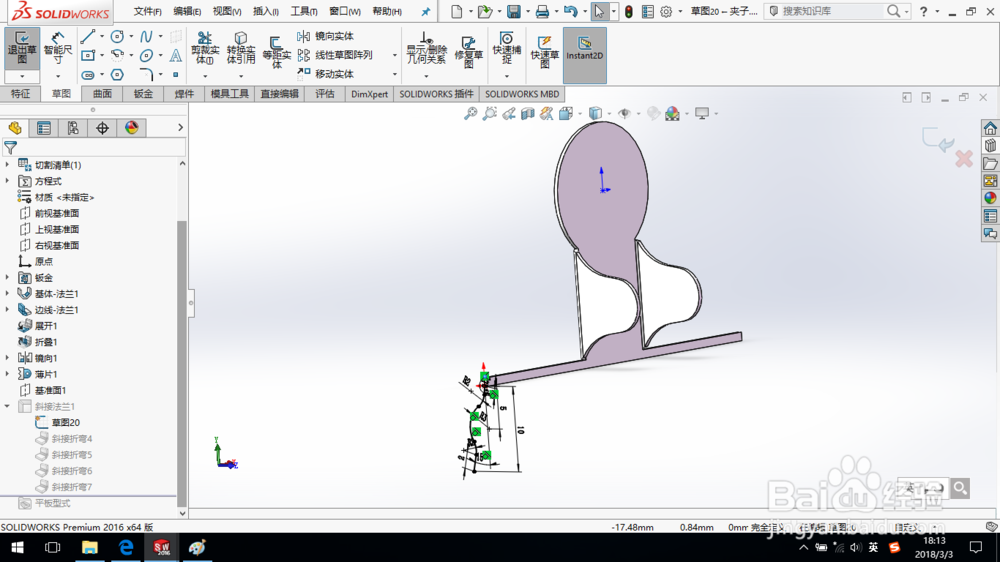

7、在图示端面上绘制草图，创建斜接法兰，如图所示。

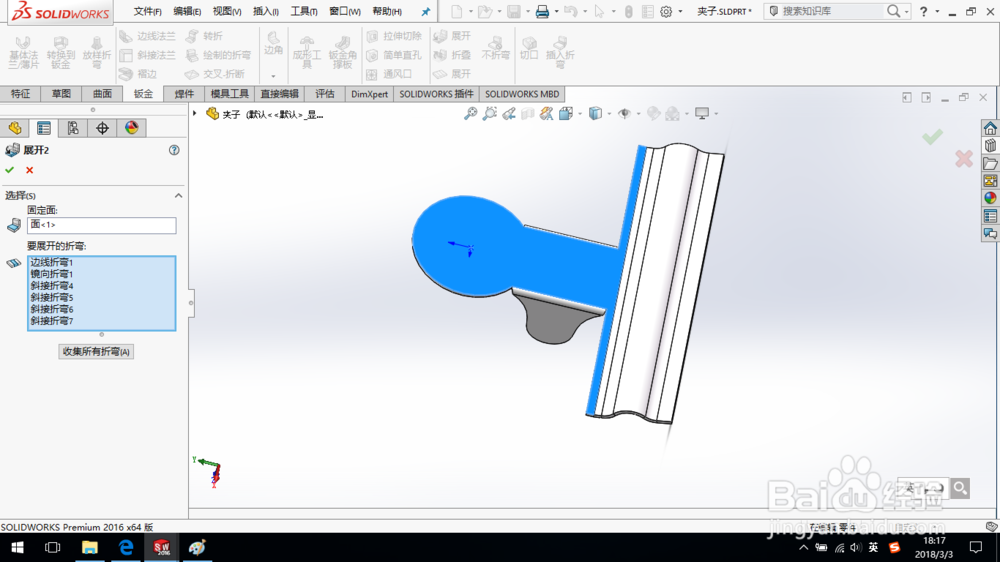

8、展开钣金。

9、在展开状态下创建切除特征，如图所示。

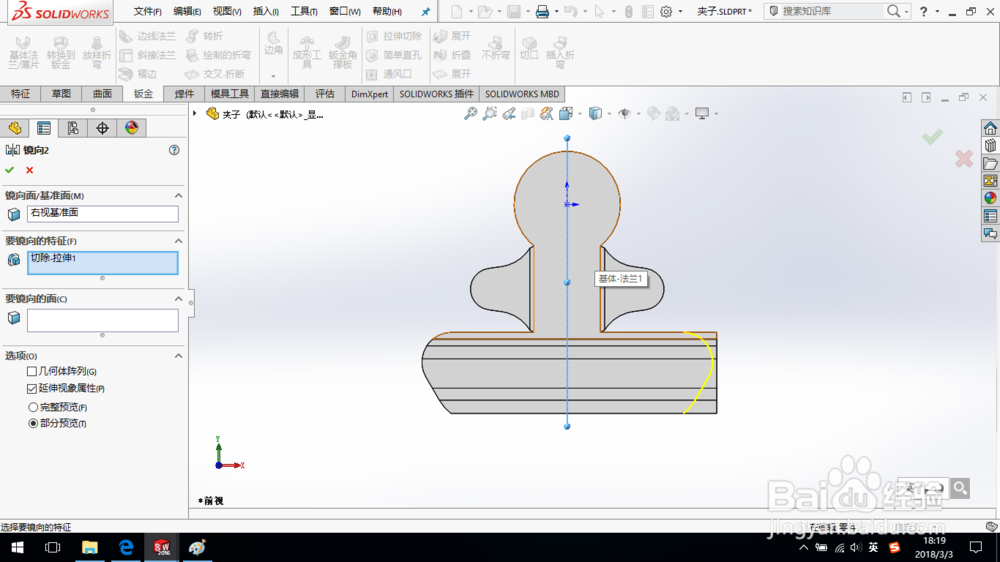

镜像切除特征。

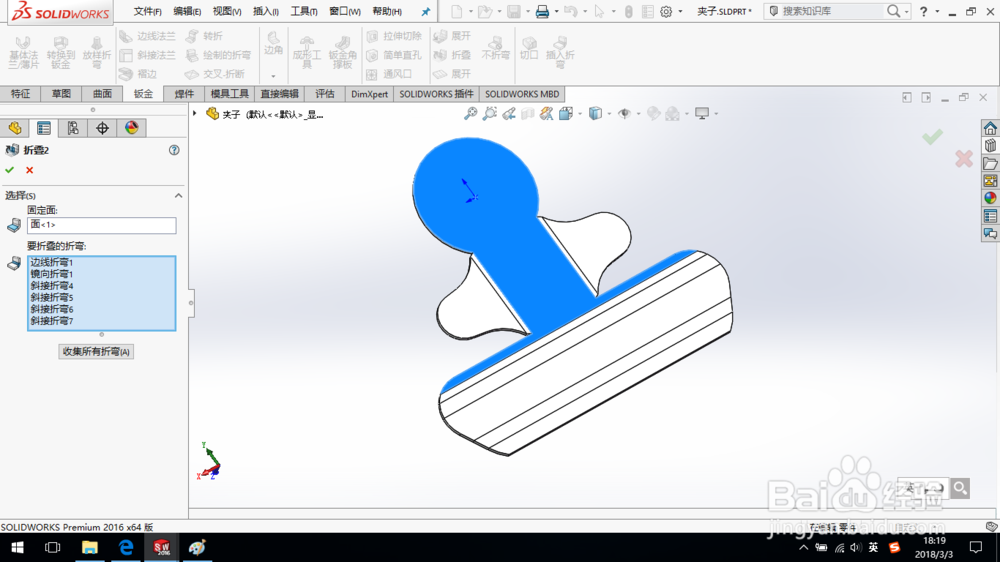

10、将钣金重新折叠。

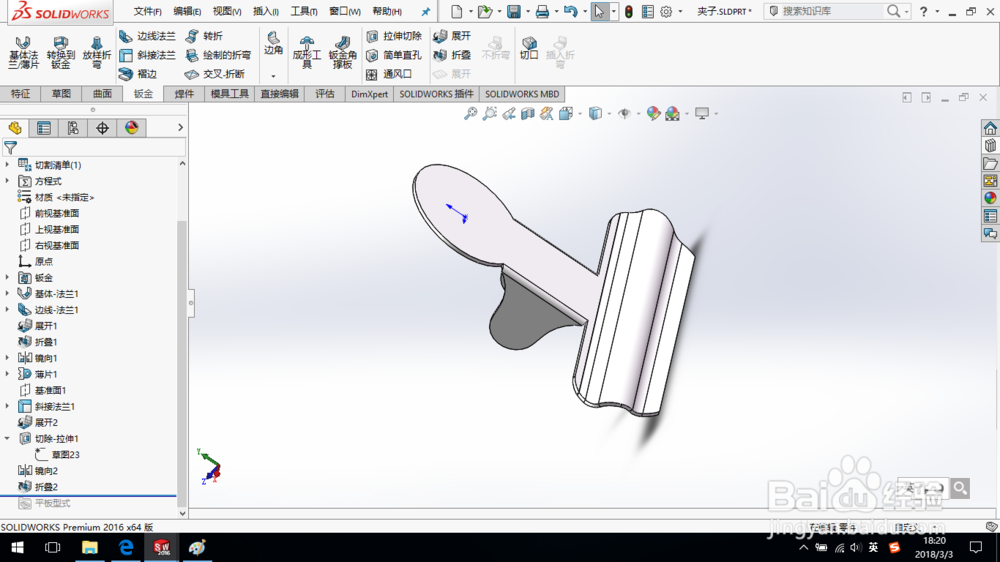

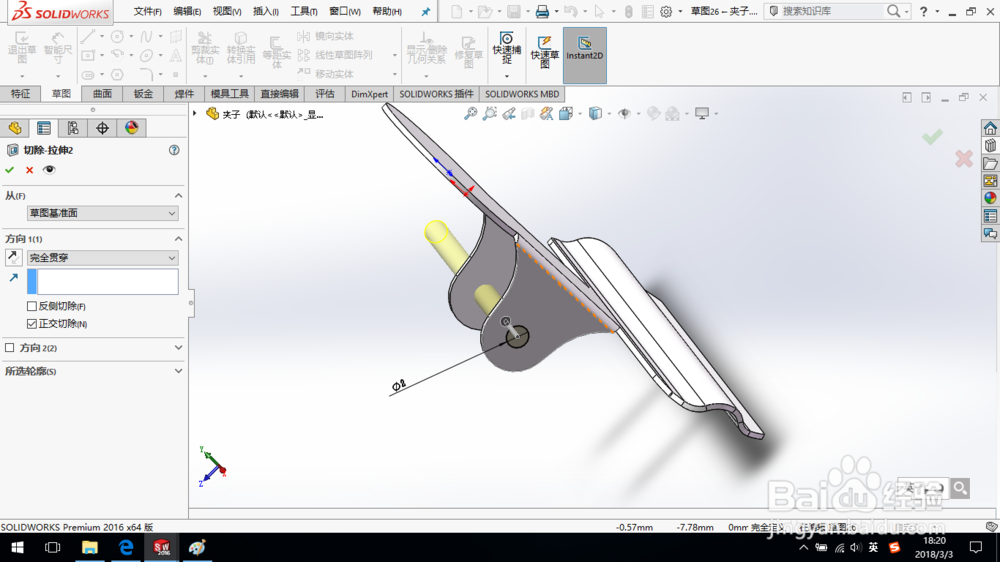

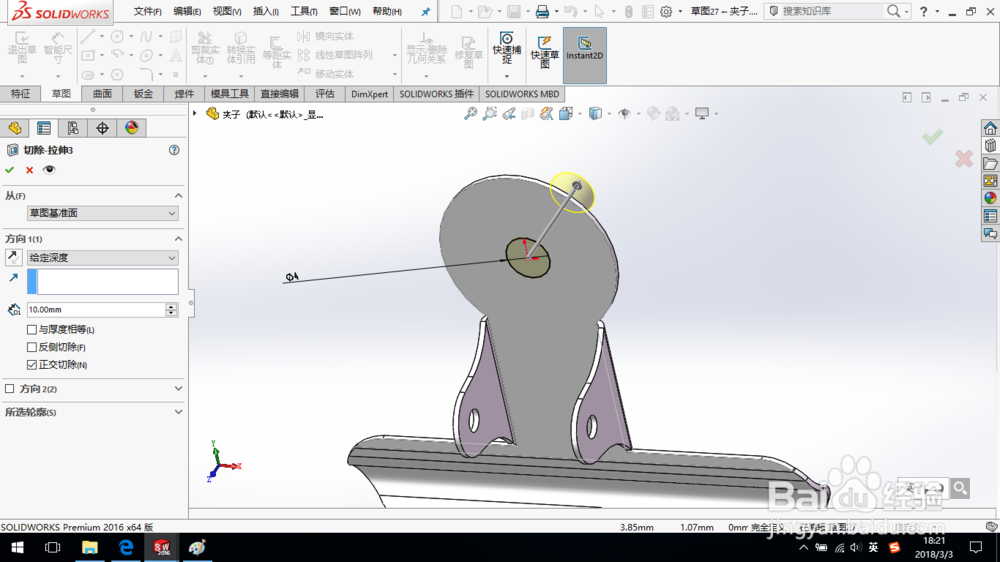

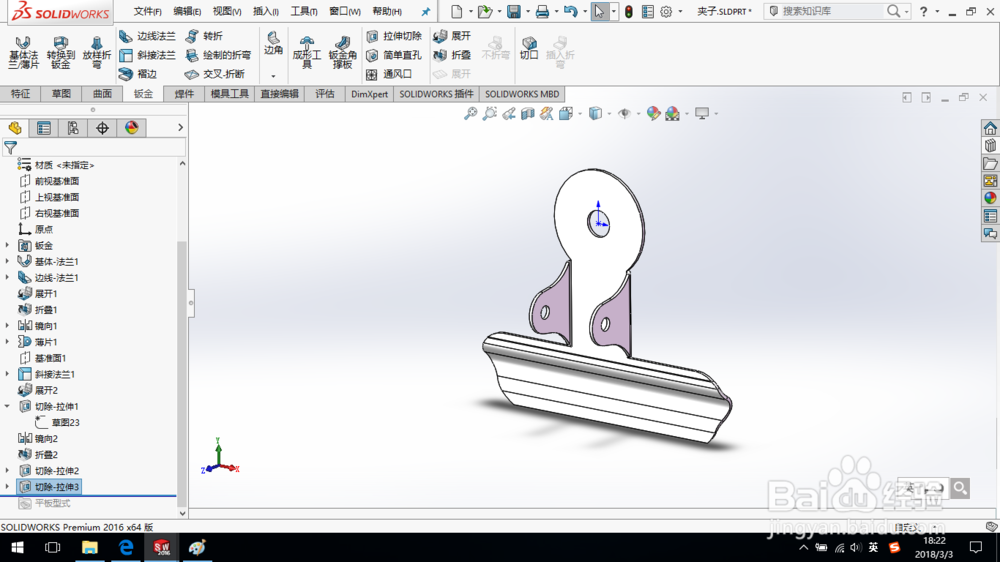

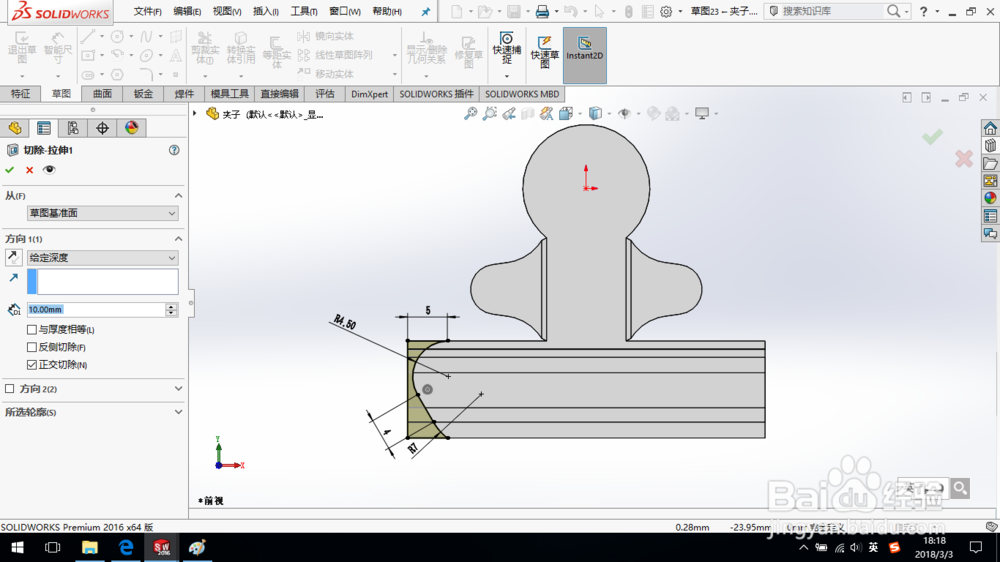

11、创建切除特征，如图所示。

12、再次创建切除特征。

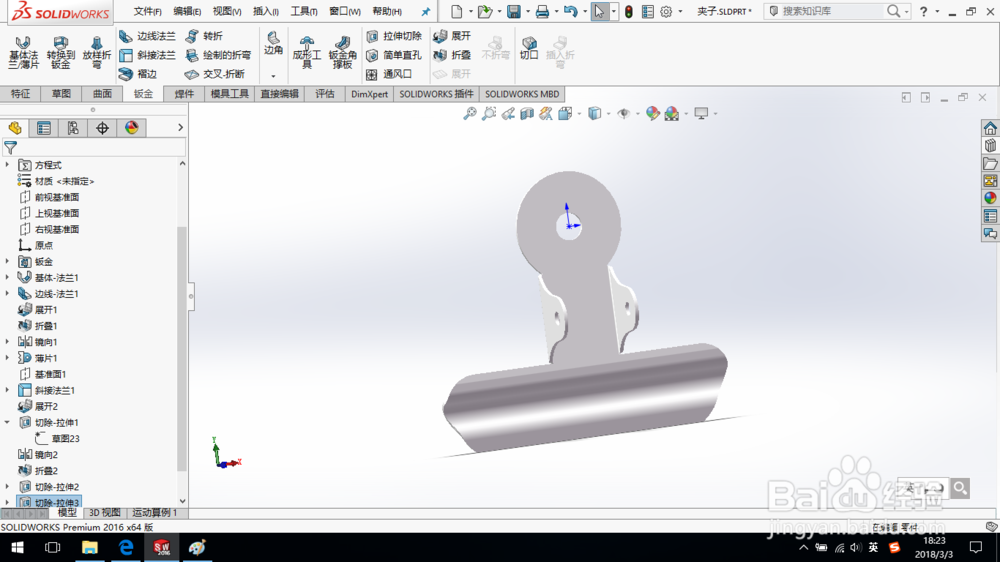

13、至此，钣金夹子创建完成，保存零件模型。
