UG如何更改自动标注尺寸的颜色

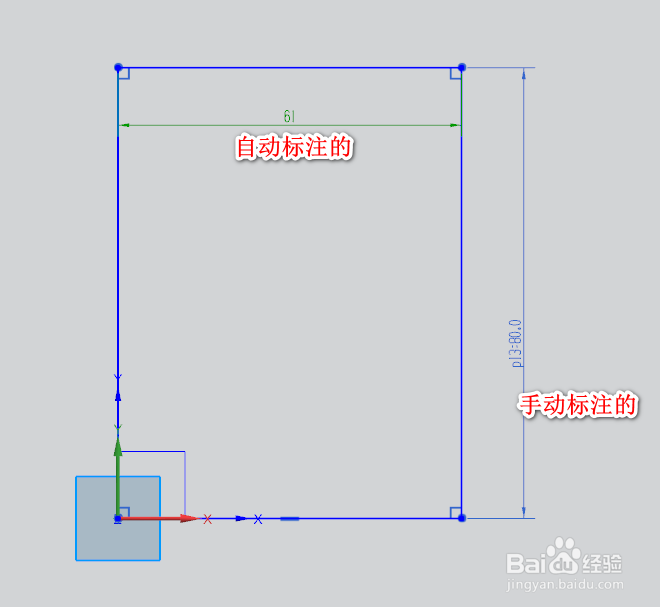

1、首先打开ug绘制一个草图，发现自动标注的颜色和手动标注的颜色很接近，不容易分辨；

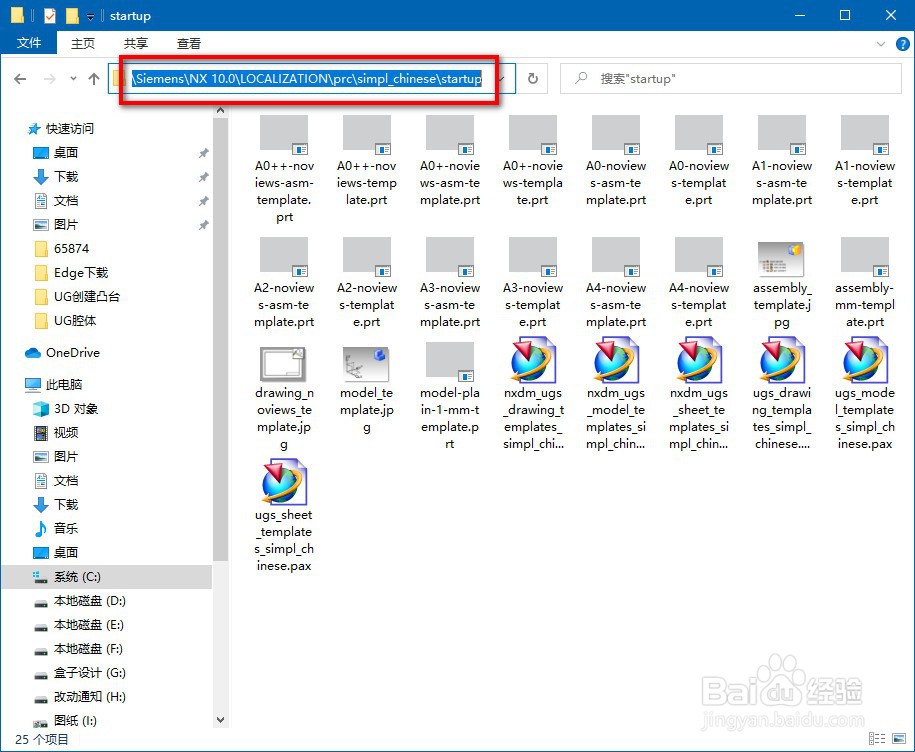

2、要想更改默认颜色，首先要找到安装UG的路径，我的在C盘，打开这个文件夹，C:\Program Files\siemens\NX 8.0\LOCALIZATION\prc\simpl_chinese\startup；

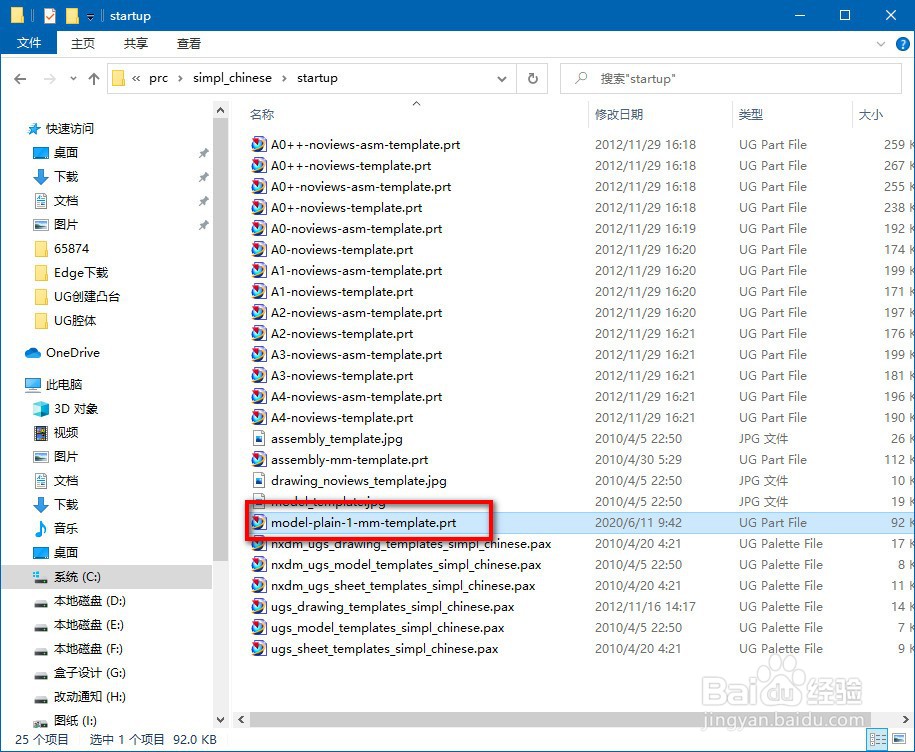

3、接着打开这个文件model-plain-1-mm-template.prt

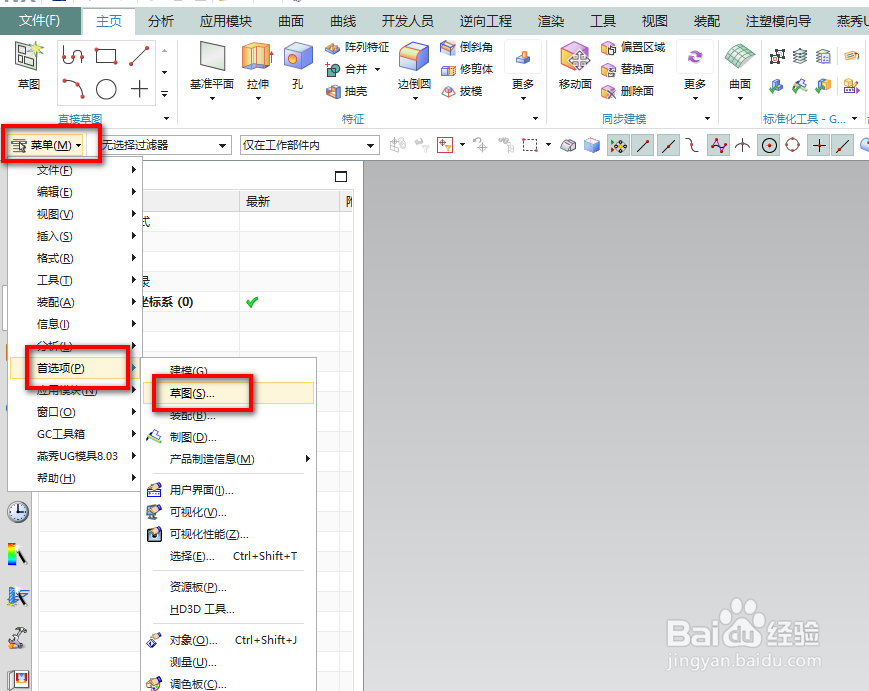

4、打开文件后，点击菜单→首选项→草图；

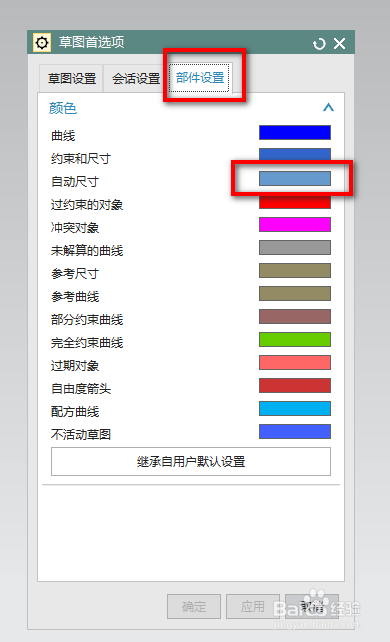

5、然后切换到部件设置选项卡上，点击自动尺寸的颜色块；

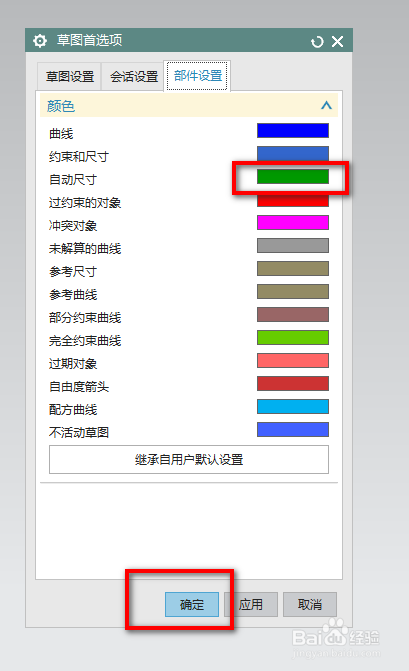

6、接着更改你想要的颜色，然后点击确定就完成了修改，然后按Ctrl+S保存下文件。

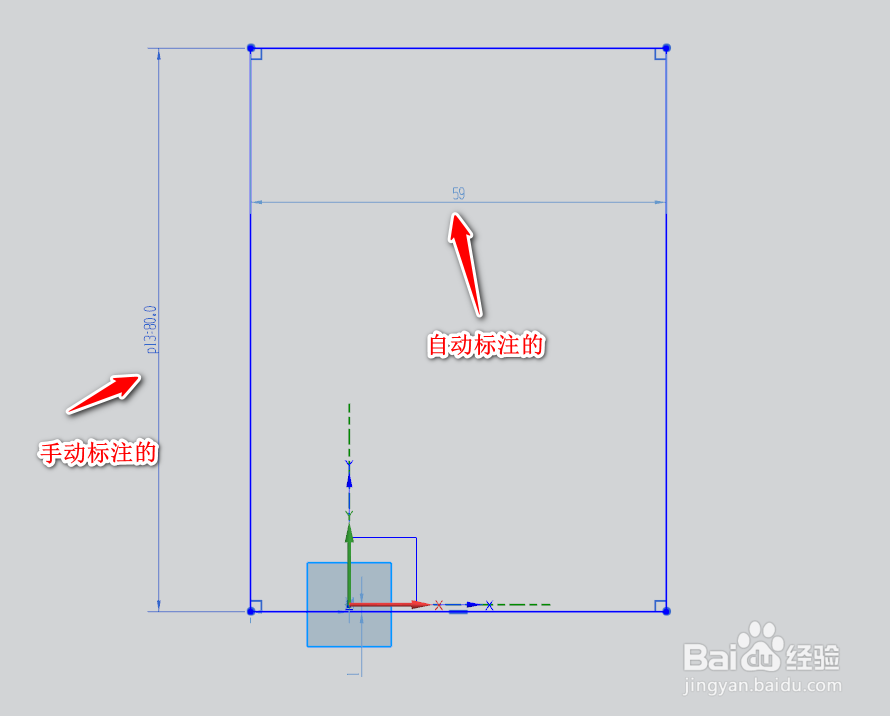

7、再新建一个文件，绘制一个草图，手动标注一个尺寸，这样发现很容易就分辨出自动尺寸和手动尺寸了。
