SolidWorks执行扫描命令选取不到引导线

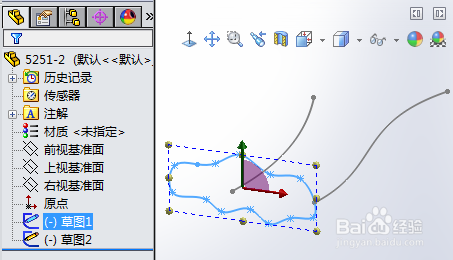

1、例如以下两个草图，第一个草图是轮廓草图。

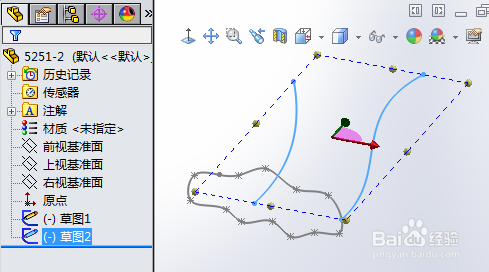

2、第二个草图是包含了路径和引导线的草图。

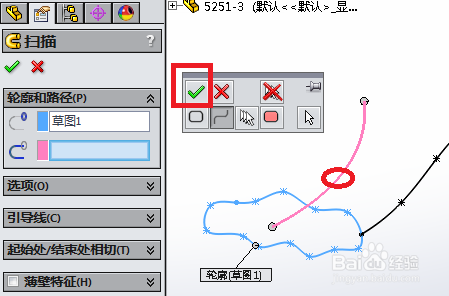

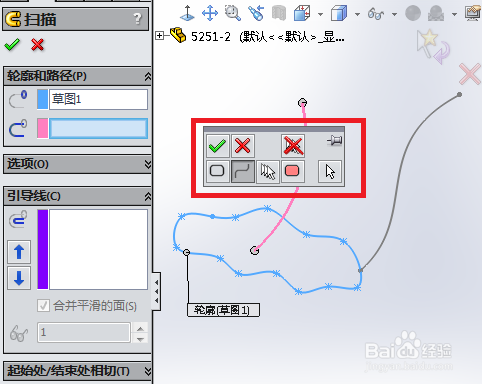

3、当执行“扫描”命令时，引导线不能被选取到，而且在选取路径时还会出现闭环与开环的对错选择。

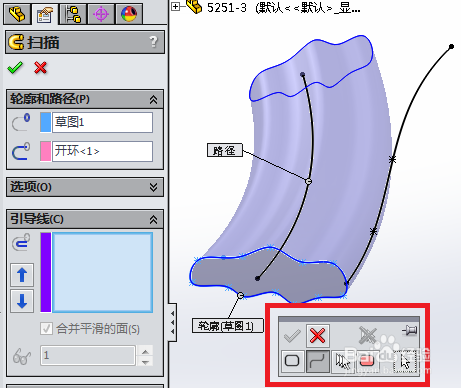

4、此时，继续选取“开环”的路径线条，单击“√”按钮，路径就会被成功选取。

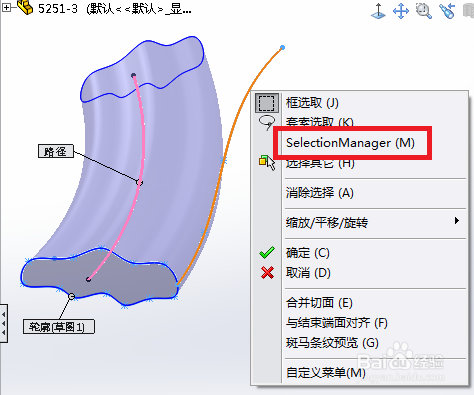

5、在选取引导线时，右键引导线，在弹出的菜单中，单击“SelectionManager”。

6、出现小方框后，再次选取引导线，单击“√”按钮。

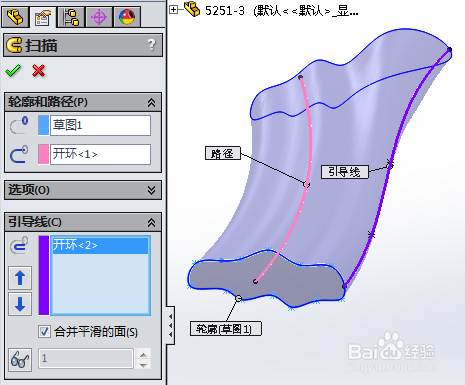

7、在同一草图里的路径和引导线都被选取到了，同理，当多条引导线在同一草图里时，也如是操作。

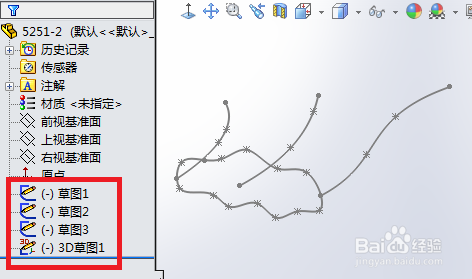

8、若不想这么操作，可以将路径和各引导线都分别被绘制在不同的草图里，如下图。这样，在“扫描”时，路径和引导线就可方便地被选取。
